差壓變送器調校
用戶拿到的變送器已經根據用戶訂貨的要求進行標定設置。用戶可對變送器進行組態和測試。
1.效驗
1.1.1效驗變送器時需配備的儀器儀表、設備可參見下表：
1.1.2供電電源：標準型為12V～45V DC，常用供電電源為24V DC，防爆型的為24V DC。

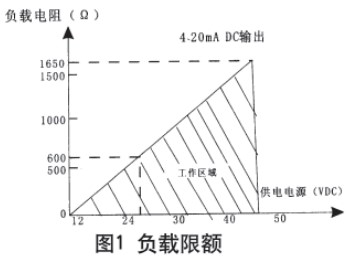

變送器的負載特性：負載特性見圖1，它與供電電源有相應關系。當供電電源為24V時，負載電阻為0～600Ω，當供電電源為21.6V時，負載電阻允許0～480Ω范圍內（例如：配電器的內阻為250Ω，安全柵內阻*大為160Ω）。
1.2使用
1.2.1使用前的準備工作
（1）差壓變送器在測量非腐蝕性氣體時，不需充灌任何液體，但在測量液體、蒸汽及應用隔離容器測量腐蝕性介質時，連接管路及變送器本體必須仔細地充液。在測量非腐蝕性液體時，用被測液體充灌，在測量非腐蝕性蒸汽時，用蒸汽的冷凝水充灌。所選擇的保護液體，不應與被測液體起反應及混合，也不應與膜片材料及變送器的其他零件起反應。
充灌液體步驟如下：用一根橡皮管套在接變送器底部的管接頭上，橡皮管的另一端接一不小于1升容積的容器，其中裝滿充灌用的液體。準備就緒后，關閉平衡閥，打開正、負腔封閉閥，擰松上述管接頭1～2圈，舉起盛有液體的容器，高于變送器，液體流入變送器工作腔，直至液體經變送器上方的封閉閥流出，且不含氣泡，方可旋緊管接頭，再用同樣的方法充灌另一工作腔，兩腔均充灌好后，打開平衡閥，繼續加液，排出平衡閥附近的空氣。
至于導壓管路的充灌，應按相應的規程進行。
遠傳差壓變送器不需充灌液體。
（2）變送器在安裝之前，應按上述原則選擇安裝的地方。導壓管路應該吹洗干凈后，方可與變送器連接。
1.2.2投入工作的步驟
（1）在測量非腐蝕性氣體及液體流量時，先打開位于節流裝置處的兩封閉閥，再打開平衡閥，然后緩慢地打開變送器正壓腔上的封閉閥和負壓腔上的封閉閥，隨后關閉平衡閥，即可進行工作。
（2）在應用冷凝容器或隔離容器測量蒸汽或腐蝕性介質時，先打開位于節流裝置處的兩封閉閥，關閉平衡閥，而后緩慢地打開變送器正壓腔上的封閉閥和負壓腔上的封閉閥，即可進行工作。
1.2.3使用中應注意的問題
（1）只有嚴格遵守本說明書規定的基本參數（如量程、壓力、溫度、導壓管直徑等），變送器才能保證準確使用。
（2）導壓管路充灌液體時，難免管路中仍留有氣泡，因此常會引起變送器在開始工作的幾個小時內，指示不準。建議變送器投入工作后，在一定的時間敲擊導壓管路幾次；并在接通變送器的*二天再讓記錄儀表開始工作。
（3）在正常的情況下，不希望儀表在刻度的30%以下工作，否則節流裝置必須重新計算并更換（指測量流量時）。
（4）變送器投入工作后，以及在使用過程中，必須定期檢查并調整零位，在檢查零位時，關閉封閉閥與打開平衡閥的次序與上述相反。
（5）變送器在使用過程中應定期檢查它的精確性。檢查時由變送中放出充灌的液體，負壓腔與大氣相連，檢查壓力通入正壓腔，記下顯示儀表的指示值與標準值相比較。
（6）變送器在運行時或暫時不運行時，都應防止與變送器接觸的被測液體（或隔離液）結冰。冰凍使變送器不能正常工作，甚至嚴重損壞變送器的測量部件，因此事先應采取保溫防凍等措施。
（7）變送器是一個對地耦合的電容，不應用高電壓兆歐表測量絕緣電阻，智能用100V的兆歐表。
（8）安裝使用遠傳差壓變送器時另需特別注意的是：
（a）變送器傳壓系統中的螺栓或螺釘（外接法蘭用螺栓除外）在使用中絕對不準擰松，否則可能導致傳壓系統中的硅油泄漏，使變送器失效；
（b）檢查或更換變送器時切勿用硬物碰鉗觸壓力測量頭上的隔離膜片，以免損傷或變形，且不宜用酸性或含有氯離子的溶液清洗膜片。
2.智能型變送器調整
2.1主界面按鍵與顯示
變送器硬件上有3個按鍵，從左到右依次為S（調滿），Z（調零），M（菜單）。
2.1.1、按鍵開鎖
同時按下和鍵5秒鐘以上，便可開鎖（LCD屏幕顯示：OPEN）。
2.1.2、PV清零
進入開鎖界面后，將變送器直接置于大氣壓上，再同時按下和鍵2秒鐘以上，便可將當前PV值設置為0（LCD屏幕顯示：PV=0）。
2.1.3、4mA點有源遷移（有源低遷）
按鍵調零：進入開鎖界面后，對變送器施加零點（4mA點）壓力，待變送器數值顯示穩定后，按下鍵2秒鐘，變送器輸出4.000mA電流，完成調零操作（LCD屏幕顯示：LSET）。3051固件版本2.08以及更高版本，擴散硅固件版本3.08以及更高版本，進行有源低遷后，4mA，20mA點的差值（即量程）不變。舉例，假設原始量程為0到40kPa，當前壓力為5.1kPa，高版本固件有源低遷后，量程為5.1到45.1kPa。低版本固件，有源遷低遷后，量程為5.1到40kPa。
2.1.4、20mA有源遷移（有源高遷）
按鍵調滿：進入開鎖界面后，對變送器施加滿點（20mA點）壓力，待變送器數值顯示穩定后，按下鍵2秒鐘，變送器輸出20.000mA電流，完成調滿操作（LCD屏幕顯示：HSET）
2.1.5、變送器數據恢復
先斷開變送器電源，一直按住Z鍵，再接通變送器電源，繼續按住Z鍵5秒鐘以上，如果LCD屏幕顯示OK，則說明已將變送器數據恢復到出廠時狀態，松開按鍵便可。如顯示FAIL則表示恢復數據失敗，有可能是由于沒有進行數據備份，所以無法進行數據恢復。
2.2設置界面按鍵與顯示
在主界面按M鍵可進入設置界面。繼續按M可進入設置界面下一級設置菜單，*后一級子菜單下繼續按M，可回到主界面。設置界面依次為設置4mA點量程，設置20mA點量程。設置阻尼時間，設置顯示模式，電流固定輸出。在設置界面，如果2分鐘內沒有任何按鍵，則返回主界面。
2.2.1設置4mA點量程
按M鍵，LCD屏*二行提示“ZERO”，即進入本界面。按Z鍵選擇要修改的數字或者小數點，按S鍵調整數值或者小數點。
2.2.2設置20mA點量程
按M鍵，LCD屏*二行提示“SPAN”，即進入本界面。按Z鍵選擇要修改的數字或者小數點，按S鍵調整整數值或者小數點。
2.2.3設置單位
按M鍵，LCD屏*二行提示“UNIT”，即進入本界面。按S鍵選擇要修改的單位。修改完單位，變送器會自動換算相關的上下限。
2.2.4設置小數點位數
按M鍵，LCD屏*二行提示“doT”，即進入本界面。按S鍵選擇要顯示幾位小數，可設置0,1,2,3。
2.2.5設置電流輸出方式
按M鍵，LCD屏*二行提示“CUR”，即進入本界面。按S鍵選擇電流是按開方還是線性輸出。開方提示“SQRT”，線性提示“LIN”。
2.2.6設置顯示模式
按M鍵，LCD屏*二行提示“DISP”，即進入本界面。按S鍵選擇要設置的顯示模式，依次在壓力，電流，百分比之間切換，提示符號分別為壓力符號，“mA”，“%”。如按電流模式輸出，且為開方方式，則將在“mA”符號之前，顯示根號做提示。
2.2.7設置阻尼時間
按M鍵，LCD屏*二行提示“DAMP”，即進入本界面。按Z鍵選擇要修改的數字或者小數點，按S鍵調整數值或者小數點。
2.2.8電流固定輸出
按M鍵，LCD屏*二行提示“FIX”，即進入本界面。按S鍵選擇要固定輸出的電流（3.8，4，8，12，16，20，22.8），按Z鍵，確認所設置的電流值。
